ARL X900 X射線熒光光譜儀在水泥工業中的應用
波長色散X射線熒光光譜儀（WDXRF）可以測量各種類型和性質的樣品，如固體或液體，導體或絕緣體等樣品中多達84種元素。與其他技術相比，XRF的優勢在于分析速度快、樣品制備簡單、穩定性好、精度高和動態檢測范圍寬（從ppm水平到100%）等特點。
X射線熒光分析是水泥工業中元素分析的首選方法，因其能夠準確測定各類原材料、生產的熟料及水泥中的主次氧化物含量。
由于XRF分析無法提供礦物組成信息（例如，XRF僅能給出樣品中的總鈣濃度），通常需結合滴定或X射線衍射（XRD）等方法，以確定熟料或水泥中的物相組成。
1
分析儀器

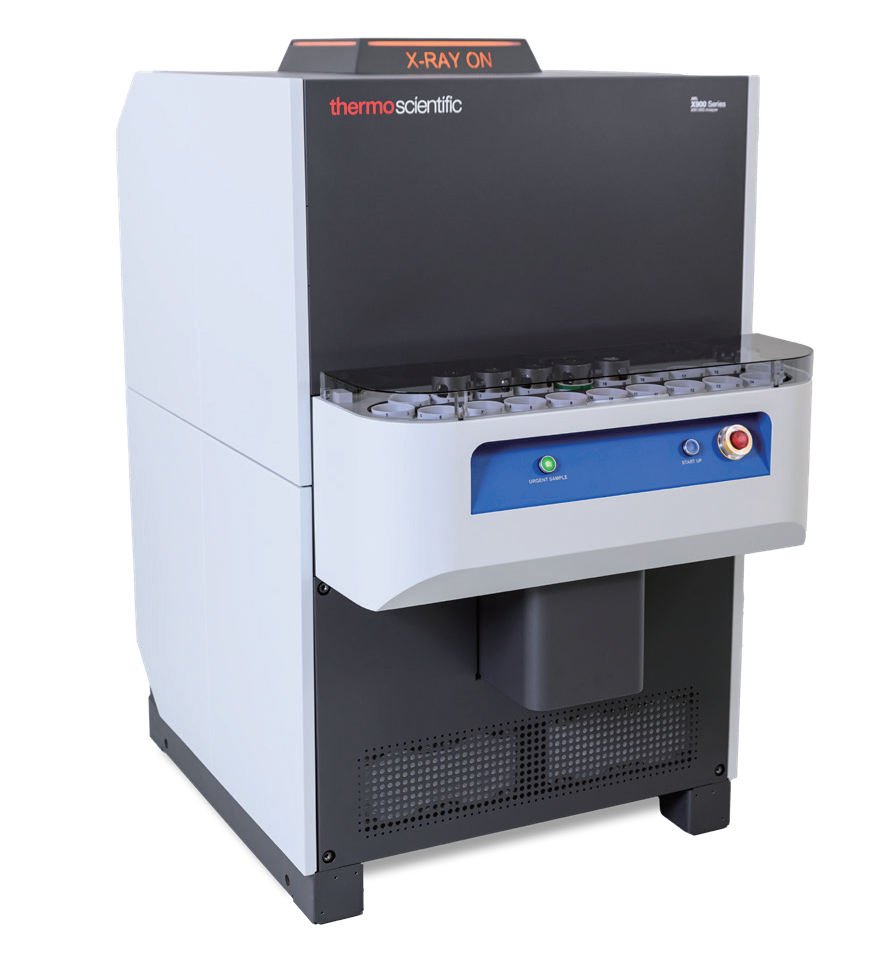

Thermo Scientific™ ARL™ X900光譜儀是一款高性能的波長色散X熒光光譜儀，具備操作簡單，維護成本低等特點。該儀器配備通用測角儀，可覆蓋從氟（F）至镅（Am）的元素分析，另提供多個固定道選項，以滿足更高分析通量的需求。采用銠靶X射線管，并結合優化的光學幾何結構，確保儀器具備極高的靈敏度。
（根據用戶要求，測角儀可擴展自硼到镅的元素分析范）
該光譜儀提供三種功率型號。1500 W或2500 W無需額外配置冷卻系統即可運行。4200 W高功率型號則需配置外部水冷系統， P10探測氣體的消耗極低，每50升氣瓶可使用約30個月。
三種功率配置下，測角儀均具備優異的穩定性，并對包括鈉（Na）、鎂（Mg ）乃至氟（F）在內的所有元素/氧化物表現出良好的分析精密度。
此外，ARL 900光譜儀還可集成創新的X射線衍射（XRD）系統， 用于監測水泥生產過程中的物相演變。
通過Thermo Scientific™ OXSAS™分析軟件可便捷操作ARL X900，并支持與LIMS及自動化系統對接。
2
應用場景
ARL X900光譜儀采用模塊化設計語言，可在同一臺設備中現實XRF和XRD分析。覆蓋水泥生產過程中的多項質量控制場景。
水泥工業過程與質量控制實驗室的核心任務是對生料、熟料及水泥中的CaO、SiO2、Al2O3、Fe2O3、MgO、SO3、K2O、Na2O、P2O5、TiO2、Cl等元素/氧化物進行定量分析。
ARL X900光譜儀提供出廠校準，為新用戶提供交鑰匙解決方案。例如，表1列出了熟料與水泥的粉末壓片樣品在出廠校準中所涵蓋的元素濃度范圍。

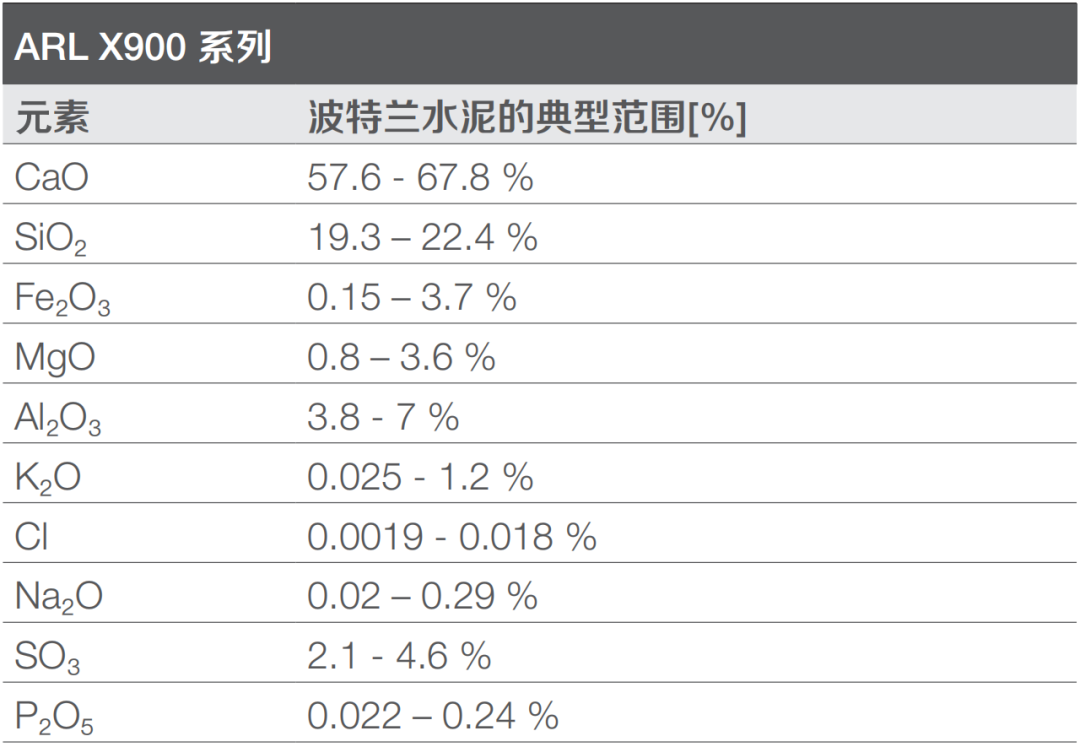

表1.水泥校準的濃度范圍
測角儀與固定道均可用于上述元素/氧化物的分析。測角儀以順序模式分析各元素組分，通常每個元素分析時間10-20秒。固定道的配置數量取決于所需的分析速度和樣品處理量。
在水泥生產中添加CaF2有助于降低窯內煅燒溫度，從而實現節能目的。通過XRF測定生料或熟料中氟含量，可以有效控制CaF2的加入量。由于氟的熒光信號易被碳吸收，生料中大量存在CO2會嚴重影響分析性能而在熟料中，因碳已分解，氟的測定效果會更好。
在水泥中摻入冶金礦渣（GBFS）時，可通過X射線熒光測定實際礦渣含量。硫/硫酸鹽的測定基于硫Kβ衛星峰，該衛星峰是熟料的特征信號。礦渣含量越高，衛星峰強度越低。該分析通常使用ARL X900的測角儀完成，也可配置專用于硫衛星峰的固定道。
采用熔融制樣方法時，同一校準曲線可用于多種不同材料的分析，例如石灰石、泥灰?guī)r、鐵礦石、礦渣、熟料、水泥和生料等。ARL X900光譜儀提供“通用氧化物"預校準程序，為12種元素/氧化物的分析提供完整的交鑰匙方案。
3
集成x射線衍射系統的使用
ARL X900光譜儀中的集成的x射線衍射系統可實現水泥工業中的多種物相分析具體如下。
原材料中大于45微米的石英（α-SiO2）顆粒對水泥最終抗壓強度有不利影響。通過ARL X900的集成XRD系統可準確測定生料中的石英含量。
在預熱塔系統中，生料溫度在塔頂約500°C升至窯尾約900°C。該溫度升高促使碳酸鈣發生如下分解反應：CaCO3 → CaO+CO2。
借助集成XRD系統，ARL X900可監測熱生料中CaO的生成與CaCO3的消耗，從而控制脫碳過程。

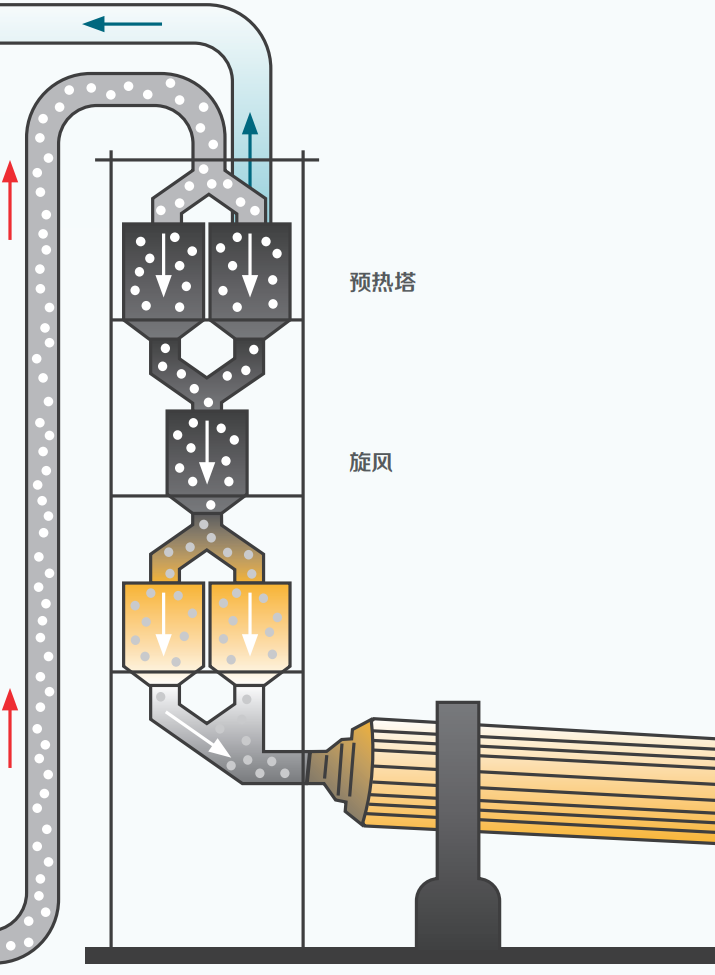

圖2.水泥廠的預熱塔
游離氧化鈣在水化過程中會與水反應并發生體積膨脹（CaO+H2O→Ca（OH）2），因此水泥中游離石灰含量必須控制在2%以下，以避免任何問題。
在窯內溫度高于1350℃的條件下，游離氧化鈣與貝利特（C2S）反應生成阿利特（C3S）。阿利特能夠提高熟料強度，是理想產物。游離石灰的消耗越多，C3S的生成量越高，水泥強度也越高，但同時能耗也隨之增加。需在C3S形成與能耗之間取得平衡。通過XRD監測游離石灰含量有助于優化該工藝。
主要熟料相包括 C3S、C2S、C3A、C4AF。如上所述，部分C2S在窯中轉化為C3S。C3S與C3A共同貢獻水泥的早期強度。傳統上使用Bogue公式估算這些物相，但其結果可能存在較大偏差。XRD方法更為可靠，ARL X900的集成XRD系統可在幾分鐘內完成熟料物相的定量分析。
圖3.熟料的顯微結構-C3S為藍色，C2S為灰色，C4AF為藍色，C3A為白色
水泥由熟料、石膏及其他摻合料（如石灰石、礦渣、火山灰、粉煤灰等）組成。熟料是水泥中成本最高的組分，通過ARL X900的集成XRD系統可以直接測定水泥中熟料的含量。
石灰石（CaCO3）作為水泥摻合料可降低抗壓強度并提高延展性。通過ARL X900的集成XRD系統可以控制石灰石的添加比例。
火山灰或具有火山灰活性的材料常用作水泥的摻合料，以提高長期強度。若該材料具有明確的XRD特征峰，則可通過集成XRD系統定量其摻量。
?；郀t礦渣 (GBFS) 作為水泥摻合料可在長期養護后提高抗壓強度。為達到最佳性能，礦渣應盡可能為非晶態，且游離石灰含量低于5%。ARL X900的集成XRD系統可同時測定礦渣中游離石灰與非晶相含量。
非晶相材料不產生X射線行射峰。通過測量XRD譜圖的背景信號，可以評估水泥中的非晶相含量。
結論
ARL X900 WDXRF光譜儀可以在兩分鐘內快速分析水泥與熟料中12種氧化物/元素。壓片制樣，快速簡單，檢出限低，精密度好。對于礦物組成復雜的樣品，可采用熔融制樣（如使用硼酸鋰熔劑）以提高分析準確性。
測角儀測量所有必需元素。通過延長特定元素的計數時間可提高分析精度。鑒于其優異的重復性，部分元素(如K2O、P2O5、TiO2、MnO)的計數時間可縮短至10秒以內，從而優化總分析時間。
