為什么需要檢測液壓濾芯清潔度？

在液壓流體動力系統中，動力是通過有壓力的液體傳遞和控制的。該液體既是潤滑劑又是動力傳輸介質。液體中固體污染顆粒的存在會干擾液壓油的潤滑能力，并導致部件的磨損和故障。流體中的污染程度直接關系到系統的性能、可靠性和安全性,需要控制在系統允許的水平。

過濾器通常由封閉在殼體中的濾芯組成，通過去除固體污染物顆粒來控制油液的污染度。濾芯是執行實際過濾過程的多孔元件。濾芯和殼體組成的總成被稱為過濾器。

濾芯是過濾系統的核心。新制造的濾芯，其本身在生產、運輸或儲存過程中可能會殘留一些污染物（如加工碎屑、纖維、灰塵等）。如果在安裝前不進行清潔度檢測，這些本應從系統中濾除的污染物反而會由濾芯帶入系統，造成液壓元件的磨損、卡滯或油液二次污染。

濾芯清潔度檢測用于判定濾芯是否清潔，保證在將過濾器安裝在系統中時，濾芯本身不會降低系統的清潔度。

液壓濾芯清潔度檢測方法有哪些？

根據國家標準《航空航天 液壓濾芯試驗方法第6部分：潔凈度等級》，目前液壓濾芯清潔度檢測方法主要有以下三種：

1.重量分析法

使用重量分析法獲得濾芯上污染物的質量信息。分析全部提取液,收集從殼體或濾芯中提取的所有污染物。在ISO4405規定的條件下通過微孔濾膜過濾將污染物與提取液分離。污染物濃度(單位質量)是通過稱量過濾后沉積在微孔濾膜上物質的質量來確定的。

2.顆粒尺寸法

通過顯微鏡測量方法，以獲得特定顆粒污染物的尺寸信息，或測量在試驗濾芯內/上發現的最大顆粒的尺寸。分析全部提取液，收集從殼體或濾芯中提取的所有污染物。通常在受控條件下通過微孔濾膜過濾將污染物與試驗液分離。利用光學顯微鏡或光學圖像分析儀，掃描電子顯微鏡或其他圖像生成儀器對污染物殘留進行檢測，以確定顆粒尺寸。報告數據時，宜注明尺寸參數(總面積或等效投影面積直徑或最長弦直徑)。

3.顆粒計數法

使用顆粒計數法測量顆粒尺寸分布，以獲得污染物的顆粒尺寸分布信息。顆粒尺寸分布的數據通常用作最終清潔度檢查。分析全部提取液，收集從殼體或濾芯中提取的所有污染物。通過適當?shù)挠嫈?shù)方法確定顆粒的數量和尺寸，例如使用遮光傳感器的自動液體顆粒計數器，污染監測儀以及帶有或不帶有圖像分析儀的光學顯微鏡。

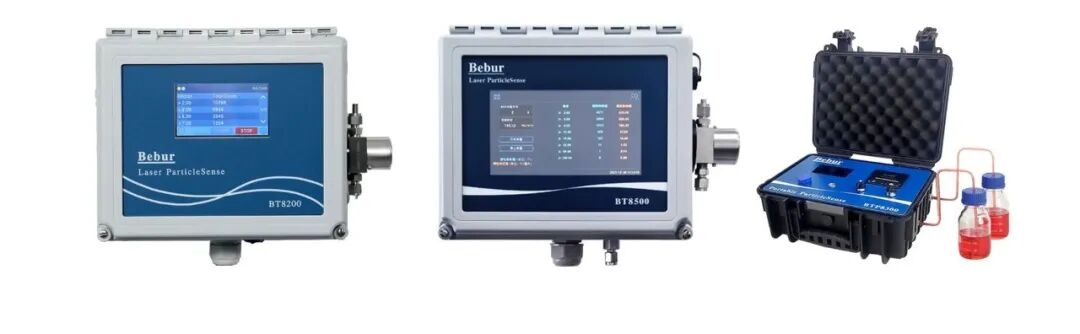

Bebur巴倍爾液體顆粒計數器

Bebur巴倍爾液體顆粒計數器是使用遮光傳感器的液體自動顆粒計數器，通過定量分析濾芯沖洗液中的固體顆粒污染物，來判定濾芯是否符合出廠或使用前的清潔度標準。

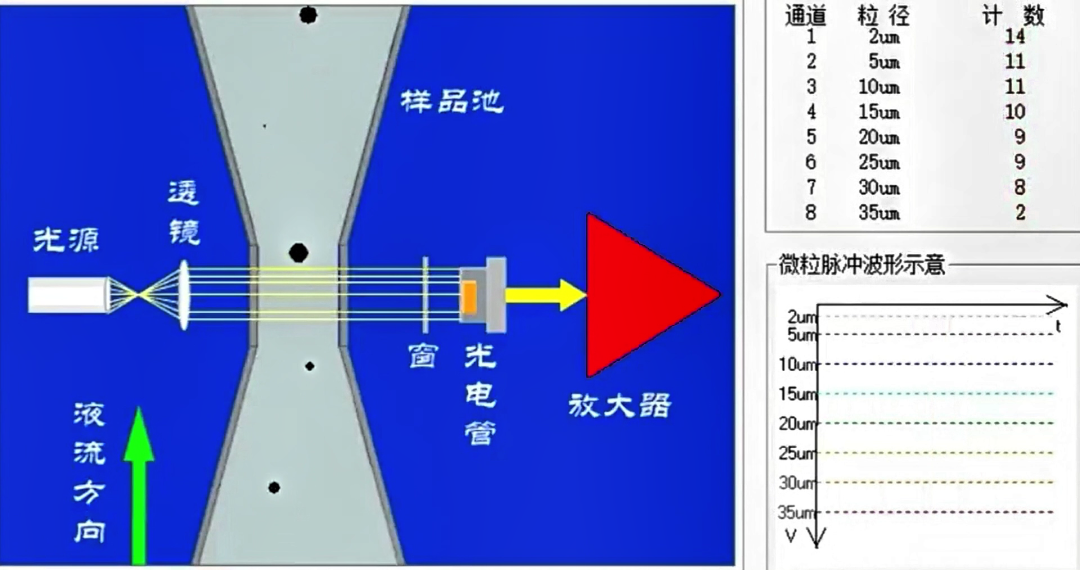

核心原理：當含有固體顆粒的液體以恒定流速通過一個透明的傳感區時，一束激光或平行光照射在該區域。當每一個顆粒通過時，會遮擋部分光線，導致光電探測器接收到的光強瞬間減弱，產生一個電壓脈沖信號。

數據分析：脈沖信號的幅度大小與顆粒的投影面積（即粒徑大?。┏烧?。儀器通過標定曲線，將電信號轉換為顆粒尺寸（微米），并按設定的通道（如NAS 1638或ISO 4406標準中的>4µm，>6µm，>14µm等）進行計數。

Bebur巴倍爾液體顆粒計數器應用優勢

Bebur巴倍爾液體顆粒計數器之所以廣泛應用于液壓濾芯清潔度檢測領域，是因為它具有以下優勢：

高精度與重復性：能夠精確測量微米級別的顆粒，且多次測試結果穩定，符合相關顆粒計數器校準規范的要求。

高效率：相比傳統的顯微鏡分析法（需要過濾、烘干、在顯微鏡下人工計數），液體自動顆粒計數器可在短時間內完成一個樣品的多通道分析。

客觀性：避免了人工目視計數的主觀誤差。

數據輸出：可以直接輸出符合國際標準（ISO，NAS）的報告，便于質量管控和追溯。

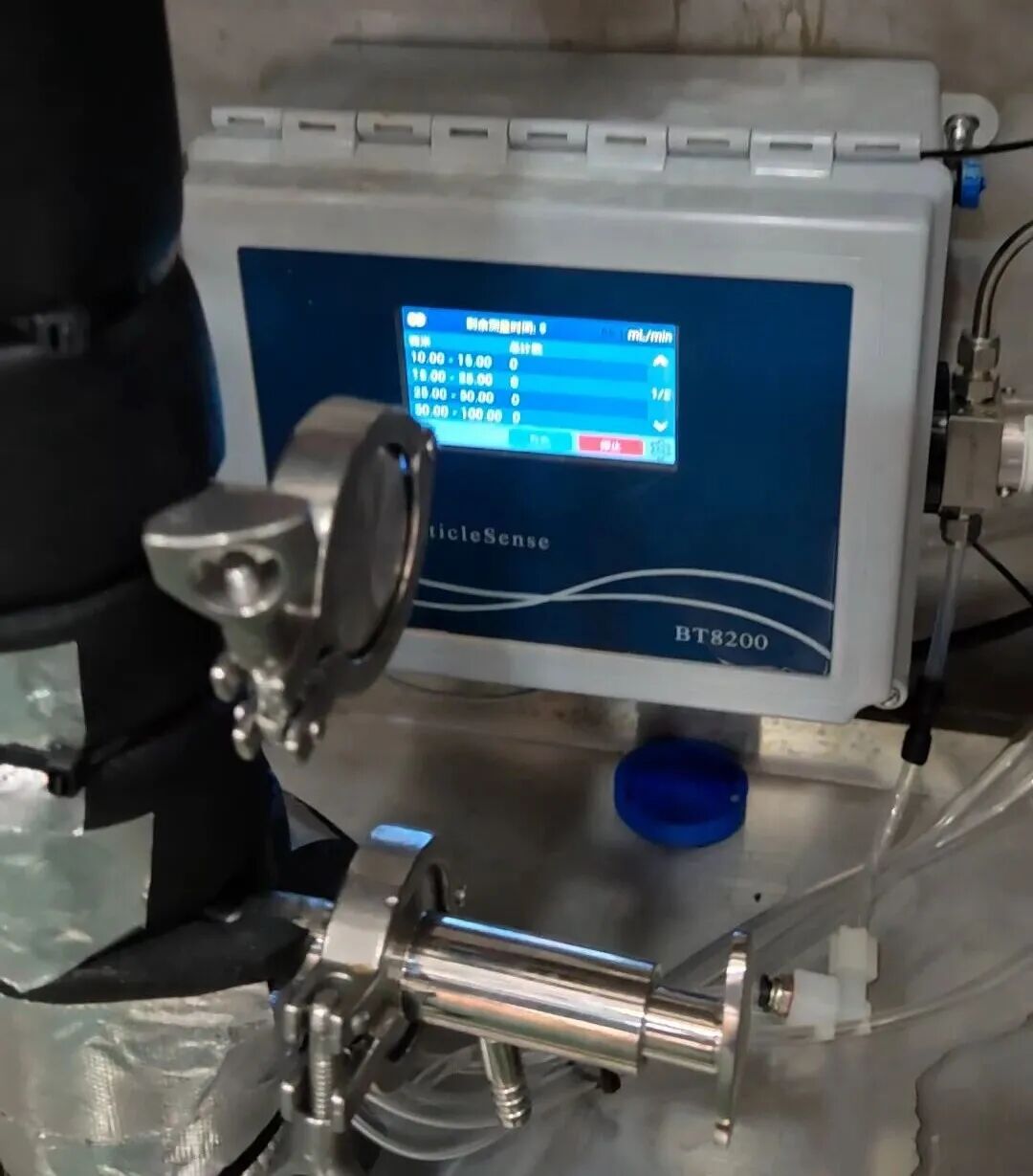

在液壓濾芯清潔度檢測中，Bebur巴倍爾液體顆粒計數器充當了“定量標尺"的角色。它將肉眼不可見的微觀污染物轉化為可量化的數據，確保每一個安裝到液壓系統中的濾芯都不會成為新的污染源，從而保障整個系統的可靠性。
