雙站模式鉆孔雷達天線實操：從設備搭建到數據采集全指南

時間：2026/1/6閱讀：65

前言

盡管鉆孔雷達天線提供了輕便緊湊的解決方案，可輕松部署用于反射波采集勘察，但對于部分GPR操作員而言，仍需將此類天線應用于透射波采集勘察（即真正的雙站模式勘察）。在此類勘察中，其中一個天線專用于發射，另一個天線專用于接收。每根天線均插入各自鉆探的鉆孔中，我們通過“照射"天線之間的介質來獲取數據。此類直達波數據集的采集通常采用多步采集方式（表1）。

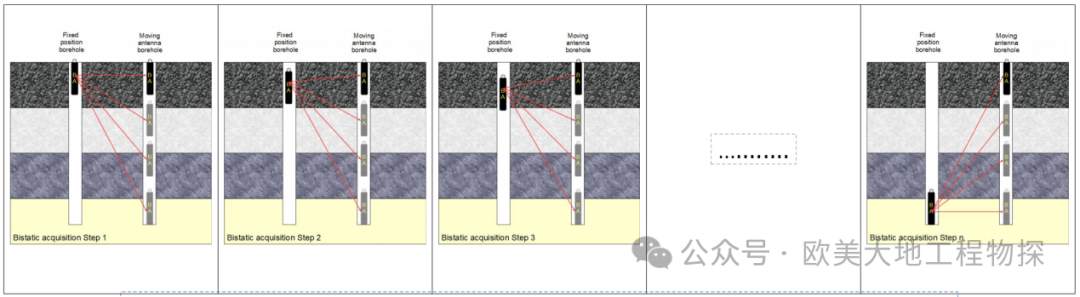

表1. 雙站（透射）模式鉆孔天線數據采集示意圖

Steps

采集步驟詳解

固定 - 掃描

將發射天線固定在某一深度，接收天線在另一鉆孔中從孔口至孔底全程移動，采集首組直達波數據。

逐深度遞進

發射天線每次下移至新深度固定，接收天線重復全孔掃描，直至完成所有預設深度的采集。

數據整合

通過 ReflexW 等專業軟件疊加各深度數據文件，生成兩孔間材質分布的三維成像。

由于每個鉆孔雷達天線都集成了發射器和接收器于天線主體內，因此需要一個智能適配器，以實現控制信號與數據信號在兩個不同天線之間的穩定分離。DAB-602智能適配器（圖1）提供了這一解決方案。

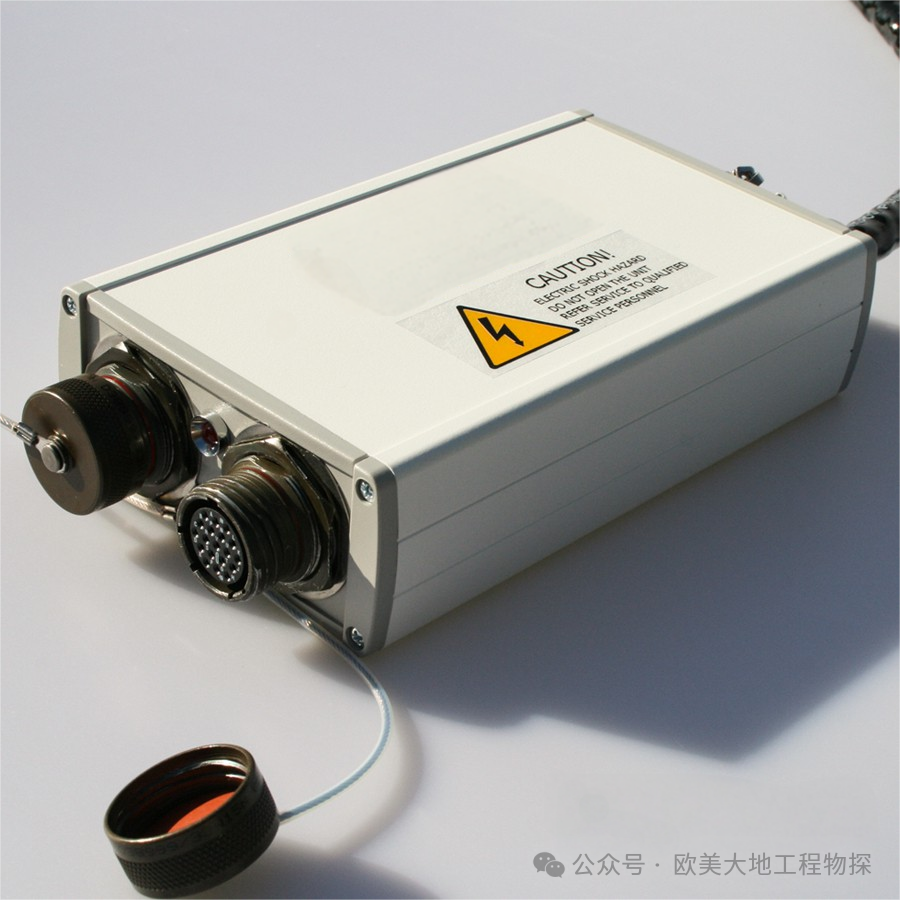

圖1. DAB-602智能適配器

搭配我們的GTP-901測繪輪三腳架（圖2），也是一個推薦的選擇。該三腳架支持距離模式數據采集，這使得數據采集和后續分析工作變得更加輕松。

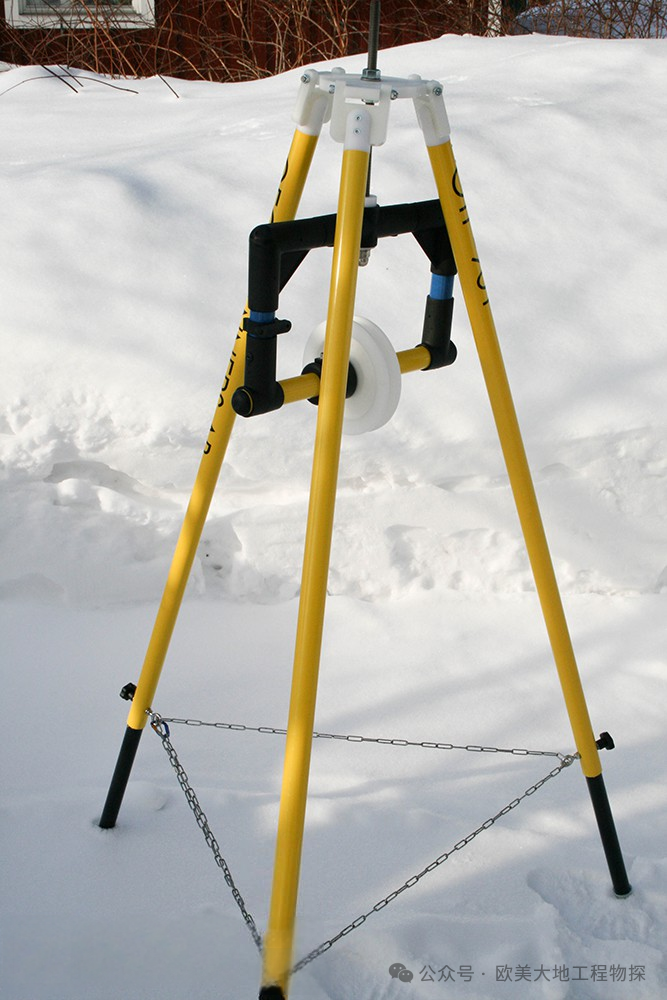

圖2. GTP-901 鉆孔測量用三腳架

除了可通過在三腳架上安裝額外配件（如我們的ECU-902計數器，見圖3）作為觸發采集的裝置外，我們還可在現場輕松調整天線的深度位置。

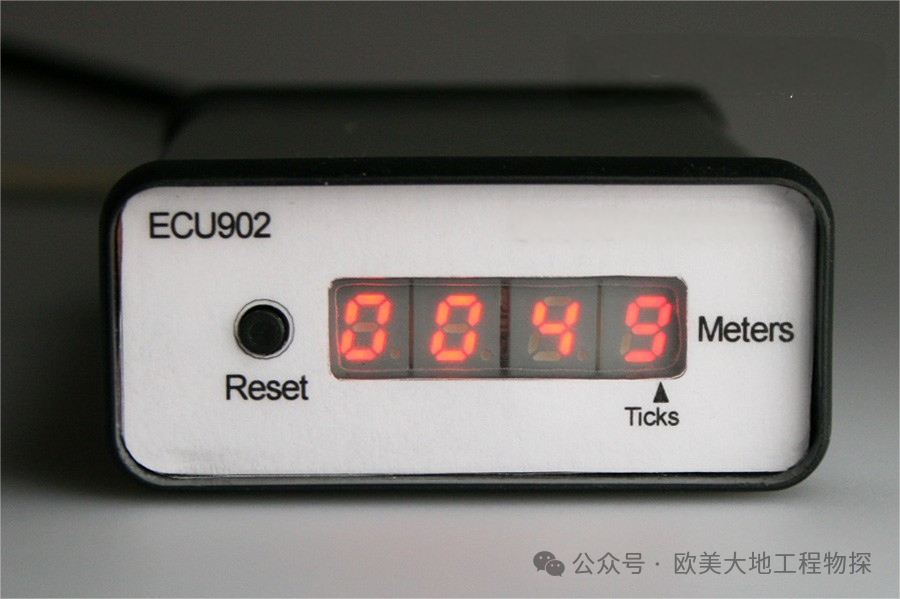

圖3. ECU-902 測量輪計數器

雙站鉆孔雷達解決方案建議配置清單

描述	數量
雷達控制主機（含配件）	1
鉆孔雷達天線（120MHz / 300MHz/500MHz/700MHz可選）	2
發射/接收信號分配器智能適配器	1
測量輪三腳架	2
測量輪電纜	2
鉆孔天線電纜（最長150米）	2
測量輪計數器	1

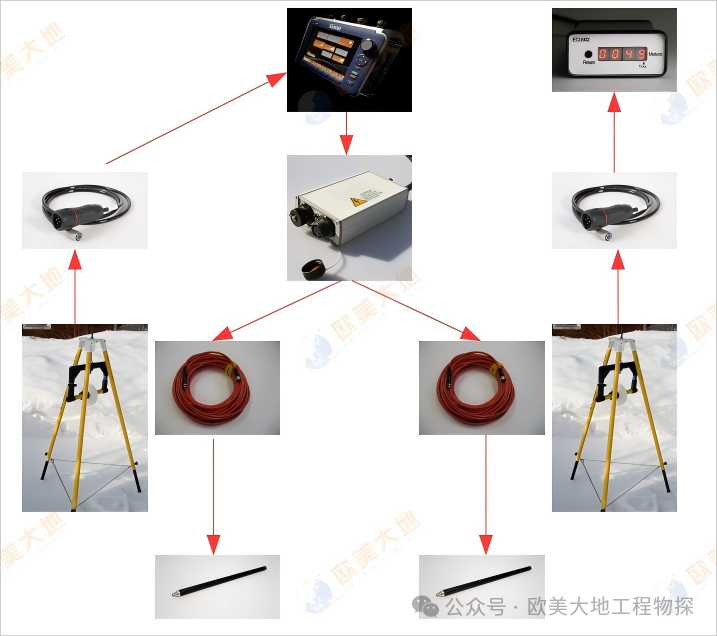

雙站鉆孔雷達解決方案的連接原理圖
