在催化研究領域，你是否也曾為催化劑的表征過程而煩惱？傳統(tǒng)方法需要在反應前、反應后、再生后多次轉(zhuǎn)移樣品，不僅步驟繁瑣，樣品在轉(zhuǎn)移過程中暴露于大氣，還極易導致污染、損失，引入誤差，影響數(shù)據(jù)的準確性。
現(xiàn)在，一項突破性的技術來了！研究利用Autosorb 6300 高真空氣體吸附儀，成功實現(xiàn)了催化劑從“誕生"到“失活"再到“重生"的全生命周期原位表征，全程無需轉(zhuǎn)移樣品，杜絕了外界干擾！
01
技術核心：
一站式原位循環(huán)測試
這項技術的核心在于一套創(chuàng)新的“物理吸附-化學吸附-物理吸附-再生處理-物理吸附"連續(xù)循環(huán)測試流程。研究者將鉑/氧化鋁催化劑樣品裝入特制的石英樣品管后，所有后續(xù)分析都在這根管子內(nèi)“足不出戶"地完成。

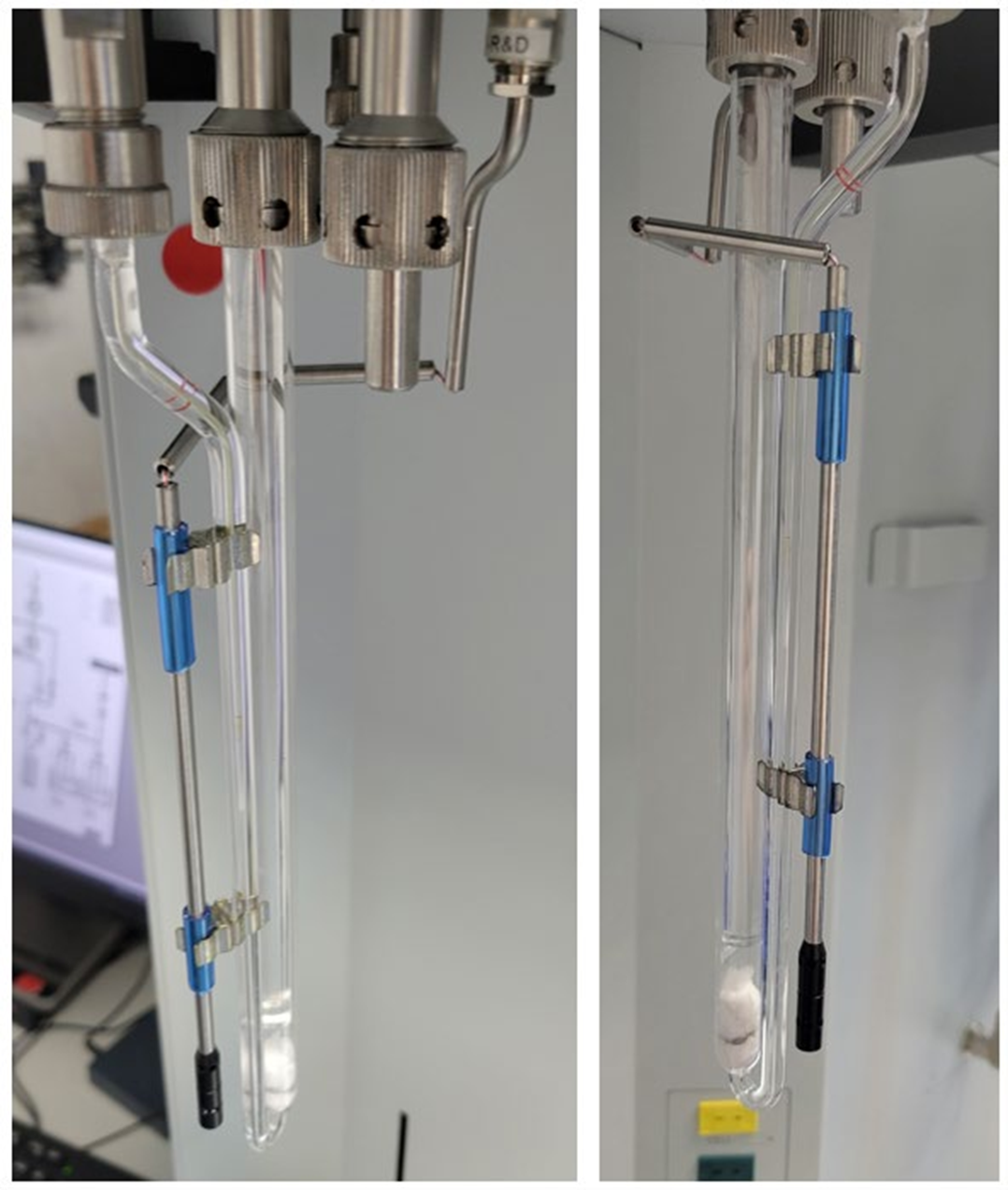

圖 1：在化學吸附樣品管中進行物理吸附測量
02
眼見為實：
目視檢查直觀變化
得益于透明的石英樣品管，我們可以直觀地觀察催化劑在每個關鍵階段的狀態(tài)變化。如圖2 所示：
A (催化前)：催化劑顆粒呈實心灰色。
B (催化后)：因積碳而明顯變黑。
C (再生后)：黑色積碳被清除，顏色恢復。

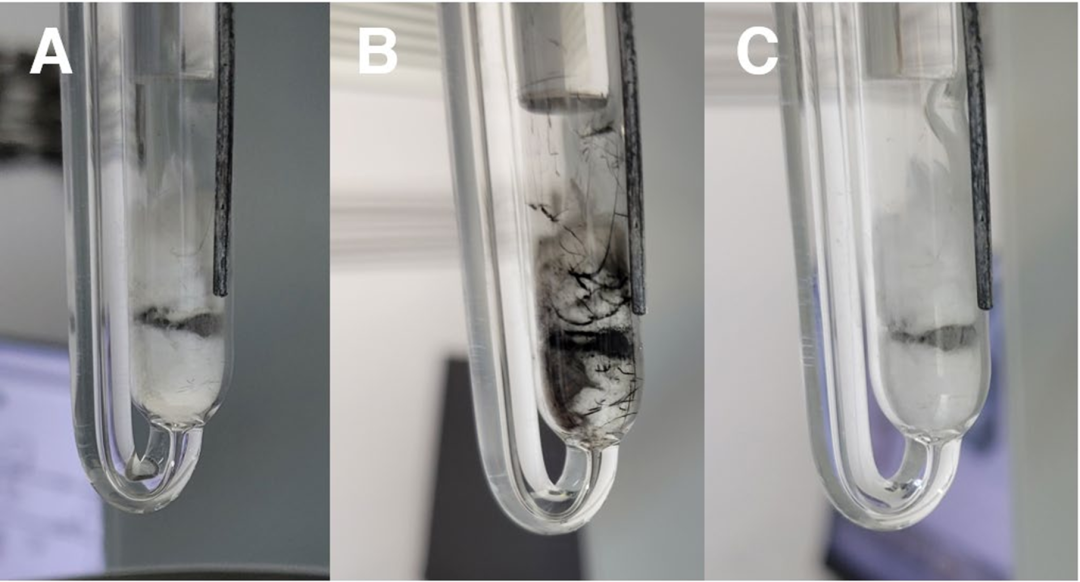

圖 2：化學吸附樣品管（透明 U 型管）中夾在石英棉（白色）片之間的催化劑顆粒（灰色）
A：催化前，B：催化后，C：煅燒后
03
數(shù)據(jù)說話：
孔結(jié)構(gòu)變化一目了然
通過連續(xù)的物理吸附分析，研究精準捕捉了催化劑孔結(jié)構(gòu)在反應前后的動態(tài)變化。
比表面積穩(wěn)定：催化反應前和再生后，催化劑的比表面積基本保持不變（約107 → 102 m2/g），說明載體結(jié)構(gòu)穩(wěn)定。
孔道堵塞與恢復：孔徑分布顯示，失活主要導致大于10 nm的大孔體積減少，這是由積碳堵塞孔道所致。而經(jīng)過再生（程序升溫氧化）后，孔體積成功恢復，證明積碳被有效去除且載體結(jié)構(gòu)完好無損。

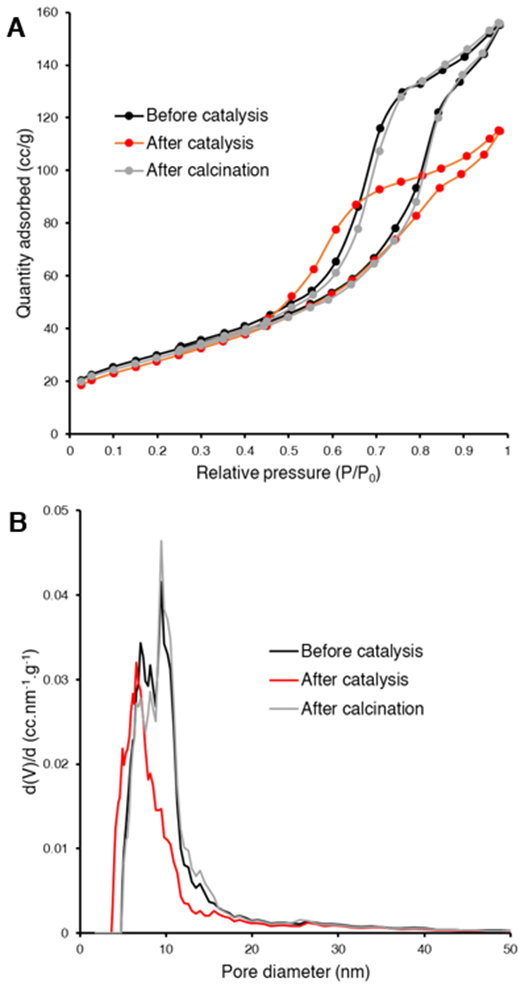

圖 3：催化劑在催化前、催化后和煅燒后重疊的N2 (77 K) 物理吸附結(jié)果。A: 吸附等溫線，B: NLDFT 孔徑分布
04
追蹤反應：
化學吸附揭示失活與再生過程
儀器集成的 TCD 和質(zhì)譜儀，如同給實驗裝上了“火眼金睛"，實時監(jiān)測化學反應。
在丙烷程序升溫反應中，清晰記錄了催化劑活性隨時間的下降（失活過程）。

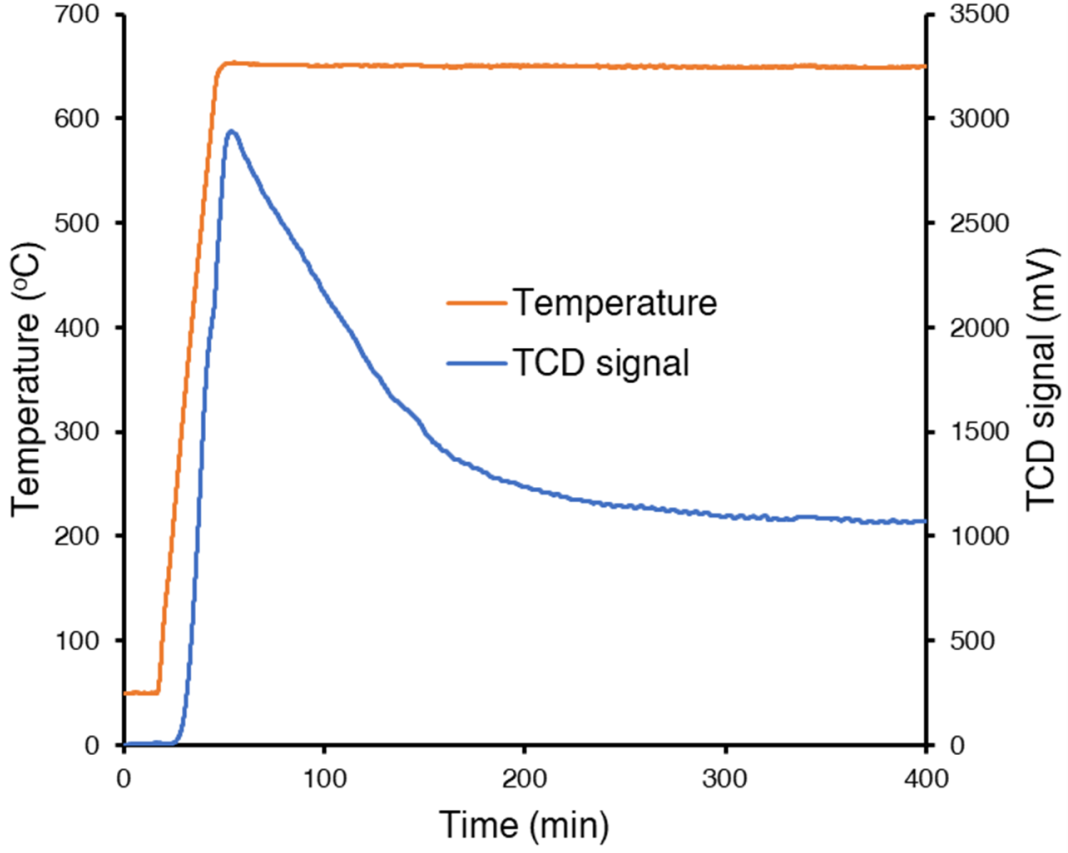

圖 4：丙烷 TPX 催化反應。丙烷流速 30 ccm，溫度從50至 650 °C以20 °C/min 升溫并保持6小時。橙色為溫度記錄，藍色為 TCD 信號
質(zhì)譜信號進一步證實了反應路徑：與丙烷相關的信號（29amu）下降，而代表氫氣（2amu）和丙烯（41amu）的信號上升，這與丙烷脫氫生成丙烯的反應機理吻合。

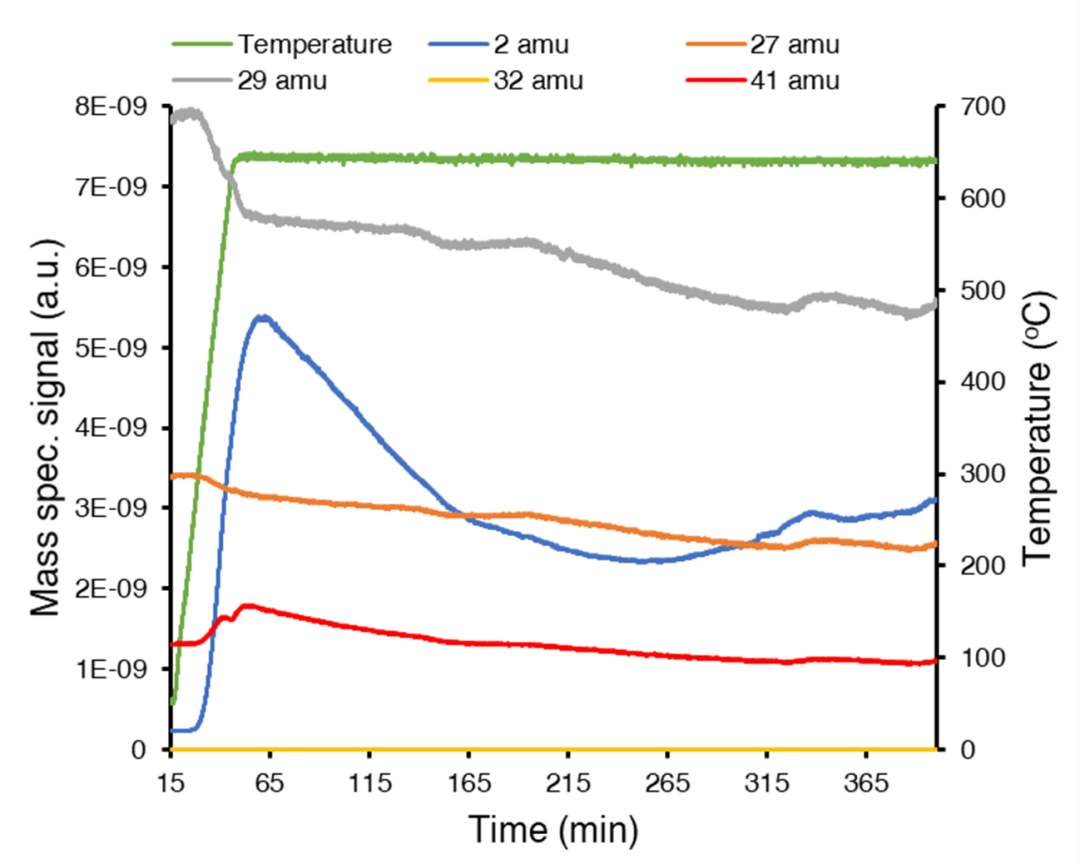

圖 5: 催化反應期間記錄的質(zhì)譜信號。2 amu對應H2，27 amu對應丙烷和丙烯，29 amu對應丙烷（豐富的碎片），32 amu 對應氧氣，41 amu對應丙烯（豐富的碎片）
在后續(xù)的程序升溫氧化（TPO）再生過程中，明確檢測到積碳燃燒產(chǎn)生的 CO? 信號，證實了再生效果。

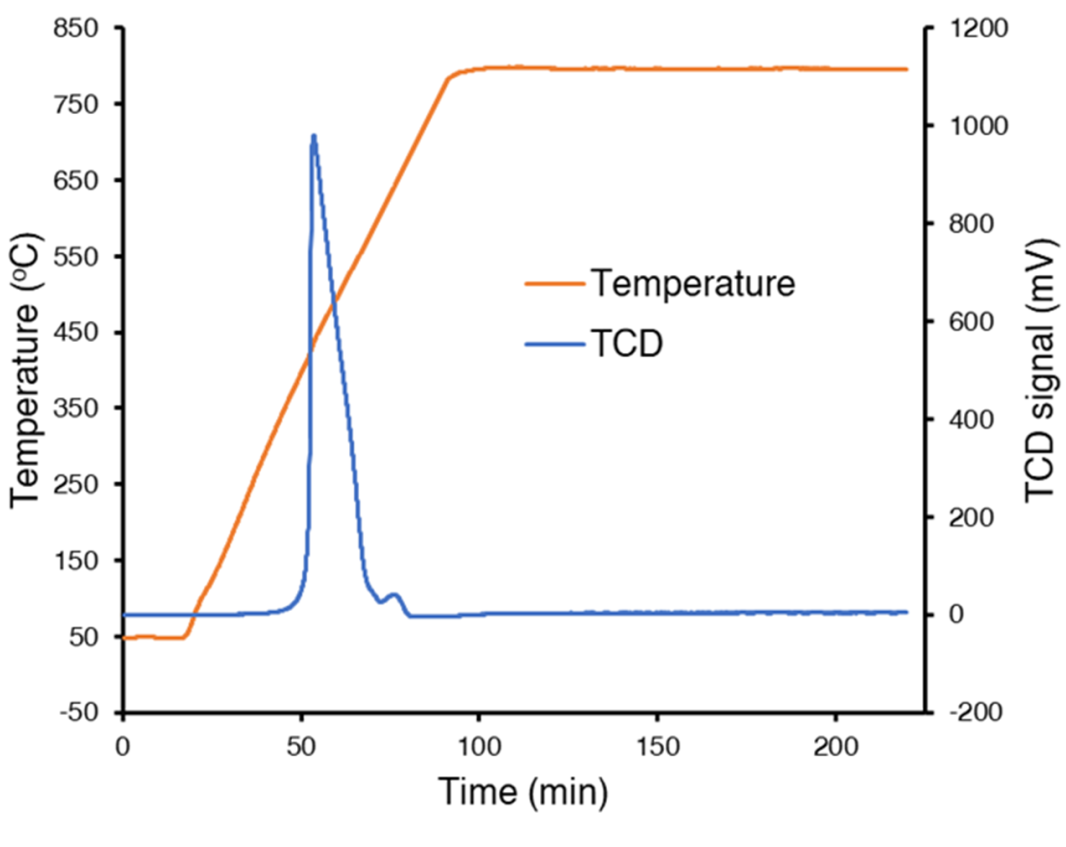

圖 6：催化反應后樣品的程序升溫氧化（TPO），空氣30 ccm，10 °C/min 至800 °C，保持2小時
質(zhì)譜分析結(jié)果與TCD信號相互印證，共同確認了積碳燃燒過程。

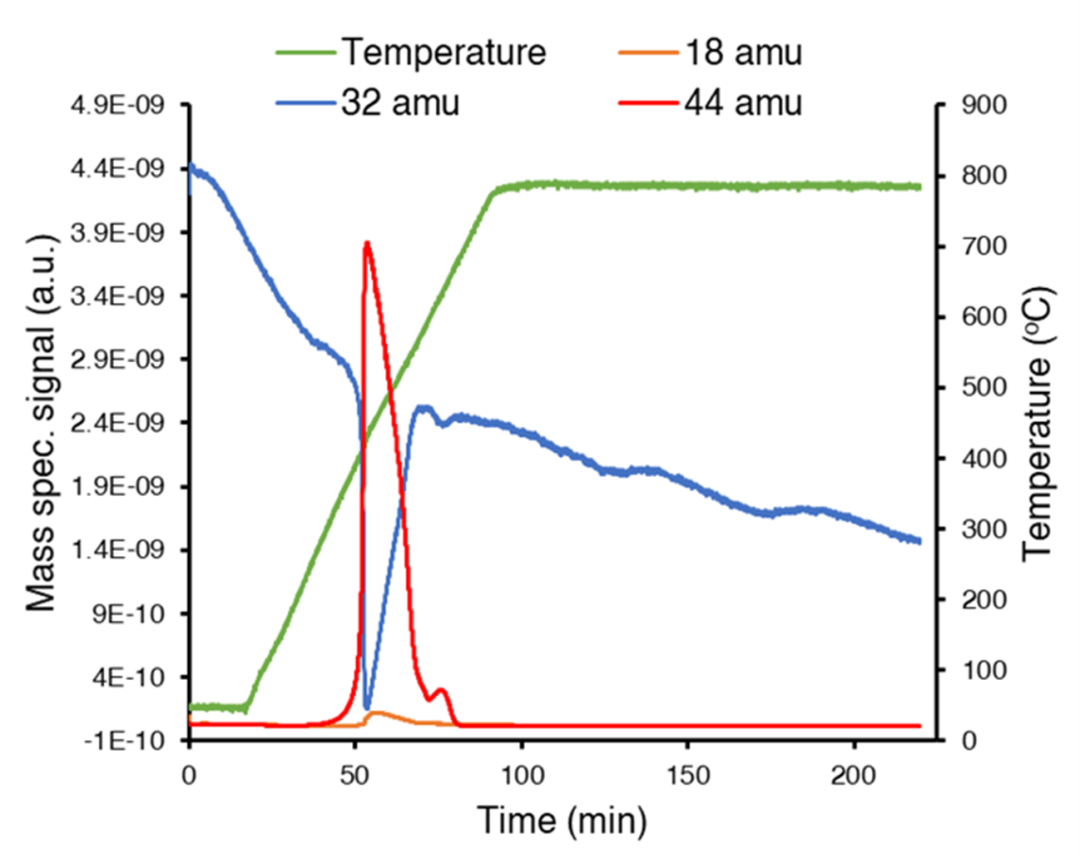

圖7：催化測試后樣品 TPO 期間記錄的質(zhì)譜信號。18amu對應水，32amu對應O2(高豐度)，44amu對應CO2。未顯示的28amu對應N2
05
技術優(yōu)勢總結(jié)
Autosorb 6300 高真空氣體吸附分析儀
Autosorb 6300 的一站式原位設計，帶來了多重突破：
精準無誤：全程原位操作，杜絕樣品污染與損失，數(shù)據(jù)更可靠。
高效便捷：兼具靜態(tài)與流動模式，支持連續(xù)復雜的實驗流程，極大提升效率。
洞察深刻：TCD 與質(zhì)譜聯(lián)用，提供更豐富的化學信息，深入理解催化機理。
這項技術為催化研究提供了精準度和便捷性，無論是學術探索還是工業(yè)應用，都將成為推動相關領域創(chuàng)新的強大工具！
20
立即詢價
您提交后，專屬客服將第一時間為您服務
